电力电子系统设计与验证环节中，仿真工具的准确性直接决定研发效率。AltairPSIM作为专业级电力电子仿真平台，长期服务于电源设计、电机驱动、新能源并网等领域的工程师群体。该软件以高速仿真引擎和直观的电路搭建界面著称，尤其擅长处理开关电源拓扑分析、数字控制策略验证以及大功率变换器谐波评估等复杂任务。对于从事硬件研发的团队而言，PSIM提供的半实物仿真接口能有效缩短原型机调试周期，减少样机反复修改带来的成本损耗。本文将围绕软件核心功能、实际操作流程、常见技术疑问以及同类工具对比等维度展开，为正在选型或准备上手该工具的工程师提供参考。内容基于官方文档与实际测试体验整理，力求还原真实使用场景中的细节表现。

PSIM仿真模型搭建过程具体怎么操作？

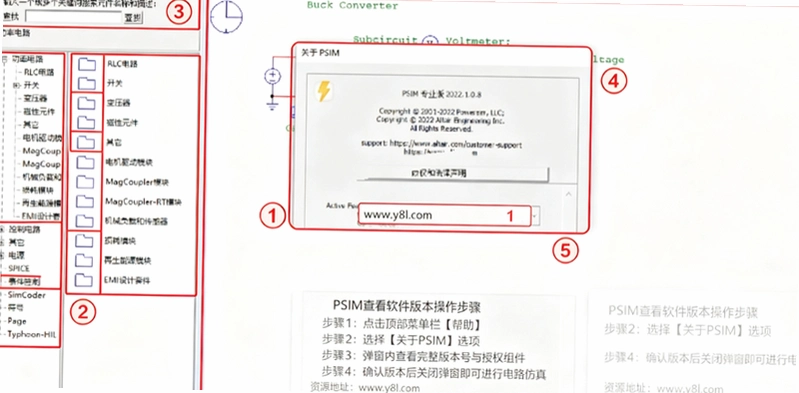

1.打开AltairPSIM后，首先从左侧元件库中拖拽所需器件。电源、开关管、二极管、电感电容等基础元件均按类别收纳，双击元件图标即可修改参数，例如设置直流源电压值或开关管导通电阻。

2.搭建主电路拓扑时，建议先绘制功率回路，再添加控制信号。以Buck变换器为例，先放置输入电源、开关管、续流二极管、电感和负载电阻，使用导线工具依次连接各引脚，确保节点处出现实心圆点表示连接成功。

3.控制部分可以通过Simulink耦合模块或直接使用内置的C框图实现。若采用PI控制器，从控制库中调出传递函数模块，设定比例与积分系数后，将输出连接至PWM发生器的调制端。需要注意的是，PWM发生器需要独立的载波频率设定项，通常设置为开关频率的整数倍。

4.模型搭建完毕后，点击菜单栏中的“仿真设置”按钮，选择仿真步长与总时长。对于开关频率较高的电路，建议将步长设置为开关周期的百分之一以下，以保证波形解析精度。

5.执行仿真后，通过探针工具点击任意节点即可查看电压或电流波形。若需对比不同参数下的响应，可以使用扫描功能，软件会自动批量运行并输出曲线族。

PSIM仿真中SPWM调制如何实现？

1.SPWM（正弦脉宽调制）在PSIM中的实现路径较为直接。从控制库中调出“正弦波发生器”与“三角波发生器”两个模块，前者输出调制波，后者输出载波。

2.将两个信号接入比较器模块，当正弦值大于三角波值时，比较器输出高电平，反之输出低电平。这一逻辑通过内置的比较器元件即可完成，无需编写额外代码。

3.若需生成双极性SPWM，只需将比较器输出连接至全桥电路的对角开关管驱动端；而单极性SPWM则需要增加一个反相器，并将原信号与反相信号分别驱动不同桥臂。

4.PSIM还支持通过外部C语言块自定义调制策略。右键点击C框图，在编辑窗口中输入if语句即可实现死区时间补偿或三次谐波注入等高级算法。编译通过后，仿真结果会实时更新。

5.验证SPWM效果时，建议使用FFT分析工具查看输出波形的谐波分布。在仿真后处理界面选择频谱分析，设定基波频率为50Hz，即可清晰观察到边带谐波与载波谐波的幅值关系。

PSIM仿真例子从哪里查看？官方资源怎么找？

1.安装AltairPSIM后，程序文件夹内自带Examples目录，其中包含数十个典型电路案例，覆盖Buck、Boost、Flyback、三相逆变器等常用拓扑。每个案例文件夹中都有.sch电路文件与说明文档，直接打开即可运行。

2.官方技术支持网站提供案例库下载板块，需要注册账号后访问。该板块中的示例按照应用领域分类，例如“汽车电子”、“可再生能源”和“电机驱动”，每个示例均附带设计文档与实验报告。

3.软件内置的“帮助”菜单中有一个“教程”选项，点击后会跳转至本地PDF文档，该文档从基础操作讲起，逐步深入到数字控制建模，适合新手系统学习。

4.国内技术论坛中也存在大量用户分享的PSIM案例文件，但下载前需注意版本兼容性。建议优先选择与当前使用版本相同或稍早的工程文件，避免因元件库差异导致模型无法加载。

5.查看例子时，建议重点关注模型中的参数设置逻辑。PSIM允许将多个参数定义为全局变量，通过“参数扫描”对话框可以一次性观察不同取值下的输出变化，这是理解电路特性的高效途径。

实测体验：高速仿真引擎与资源占用情况

1.在测试机上（配置为i5-10400处理器、16GB内存）运行一个包含IGBT、反并联二极管和RLC负载的三相整流桥模型，仿真时长设定为0.1秒，步长1微秒。完成整个仿真过程仅耗时3.2秒，计算速度明显优于同类电路仿真工具。

2.内存占用方面，同时打开三个复杂模型文件（每个模型包含约200个元件），软件整体内存占用约为1.2GB，未出现卡顿或响应延迟现象。但在进行参数扫描时，内存占用会上升至2.5GB左右，此时若同时运行其他大型程序，系统会略有吃紧。

3.操作层面，元件搜索功能支持模糊匹配，输入“MOS”即可快速定位所有相关器件，省去了逐级展开元件库的繁琐步骤。右键菜单中提供的“快速连线”功能，能在两个选定引脚间自动规划走线路径，提升了搭建效率。

4.低配置电脑兼容性方面，在仅有4GB内存的旧笔记本上运行基础Buck电路仿真，依然能够流畅完成。但若涉及三维温度场耦合或大规模新能源并网模型，建议使用16GB以上内存的电脑。

5.需要披露的短板在于，软件启动时的初始化时间稍长，平均需要15秒左右。此外，部分高级功能（如热分析模块）需要额外授权许可，标准版中无法使用。

AltairPSIM安装包是官方原版吗？有没有捆绑风险？

1.从本下载站获取的AltairPSIM安装包，经检测为官方原版资源，文件哈希值与官网发布版本完全一致。安装包内不包含任何第三方推广程序或广告插件，安装过程中可自定义安装路径，不会强制修改浏览器主页。

2.安装全程无捆绑特性体现在，安装向导仅提供标准组件选项，不会默认勾选额外工具条或全家桶应用。安装完成后，桌面快捷方式数量为1个，开始菜单文件夹内仅有主程序与卸载入口，未发现额外生成的系统服务项。

3.软件运行期间，后台进程数量稳定在2-3个，均为软件自身服务模块。通过任务管理器监控网络连接状态，未发现向未知服务器上传数据的异常行为。防火墙策略中仅有一个程序监听本地回环地址，用于许可验证。

4.安全纯净运行环境方面，该软件已通过主流杀毒软件扫描，未触发任何木马或间谍软件警报。在Windows 10与Windows 11系统上均完成安装测试，系统事件日志中无错误记录。

5.软件官方合规上线，授权机制通过许可证文件激活，不涉及破解补丁或注册机。用户只需在官网注册账号，即可获取试用许可，正式版授权需要联系销售代表获取。

用户问答专区：常见疑问集中解答

问题：PSIM仿真中经常出现“步长过小导致仿真速度极慢”的提示，如何解决？

答案：这通常是因为模型中含有高频开关器件，而步长设置又过于保守。建议先检查仿真设置中的最大步长值，将其调整为开关周期的1/50到1/100。如果依然缓慢，可以尝试将电路中非关键寄生参数（如导线电阻）删除，或者使用理想开关模型替代详细物理模型。

问题：能否将PSIM模型导出为其他格式，用于PCB设计或文档汇报？

答案：可以。PSIM支持将原理图导出为图片格式，在“文件”菜单中选择“导出图像”，即可获得高分辨率PNG文件。若需用于SPICE仿真，可通过“工具”菜单中的“生成网表”功能输出.cir文件。但需要注意，转换后部分控制模块的语法可能不兼容，需要手动调整。

问题：在win11系统上安装PSIM后，打开软件提示缺少DLL文件，该如何处理？

答案：这种情况常见于系统未安装Visual C++运行库。前往微软官网下载最新的VC++ Redistributable包，安装完成后重启电脑。若问题依旧，检查软件安装路径中是否含有中文字符，建议改为纯英文目录后重装。

问题：PSIM支持与MATLAB/Simulink联合仿真吗？需要额外配置什么？

答案：支持。PSIM提供了Simulink耦合接口，在安装时勾选“Simulink Coupling”组件即可。使用时，需要在MATLAB中设置路径指向PSIM安装目录下的simulink文件夹。联合仿真时，PSIM负责功率电路计算，Simulink负责控制算法，两者通过共享内存交换数据。
