杜特门窗绘图软件杜特门窗设计工具

杜特门窗绘图软件解决的是铝合金门窗门店里最头疼的看图、画图、跟客户沟通的问题。以前手绘窗型图，改个尺寸整张图就得重来，客户稍微犹豫一下，你这边就得埋头改半天。这套工具把框、扇、梃这些常用构件都做成了现成的模块，鼠标点一点就能拼出一张标准的门窗立面图。哪怕你从来没碰过CAD，花个十几分钟熟悉一下工具栏，也能照着客户给的洞口尺寸把图形画出来。

店里来了客户，报了个1.5米宽、1.8米高的落地窗，还要带上亮子和纱扇。你这边不用再拿纸笔比划，直接在软件里输入宽高，等比例缩放的窗型图马上显示在屏幕上。能不能做转角窗？型材怎么搭？这些以前得靠老师傅经验的判断，现在图形上一目了然，谈单的时候自然更有底气。

这套软件本身就是个轻量级的小工具，安装包不大，对电脑配置没什么挑剔。它把复杂的绘图逻辑简化成了“选构件摆位置调尺寸”三个步骤，重点服务销售和下单环节。接下来我从实际使用的角度，把这款软件怎么装、怎么用、有哪些值得注意的地方，一条条捋清楚。

杜特门窗绘图软件到底怎么上手？门店店员能独立操作吗？

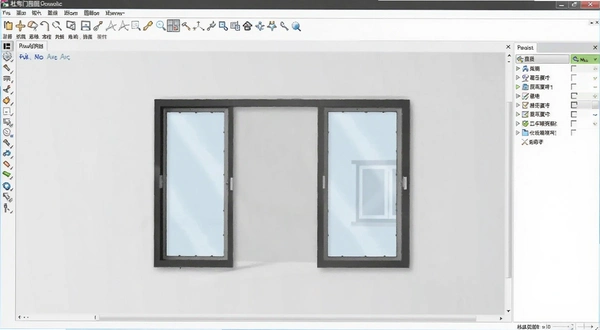

第一次打开软件，界面比想象中朴素，没有花哨的欢迎页，直接就是绘图区域和左侧的构件列表。这种设计对新手反而友好，不会被一堆无关按钮干扰。

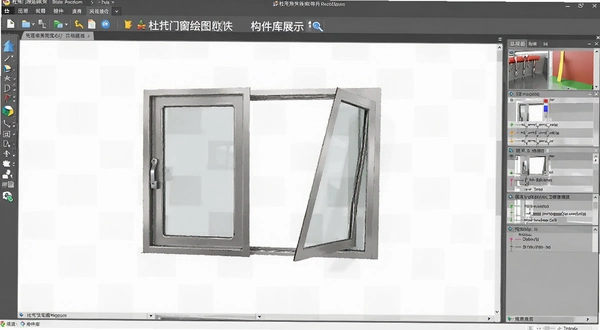

1.先看左侧“构件库”，里面按类别放好了框、扇、梃、固定玻璃、百叶这些基础件。选中一个构件，鼠标移到绘图区单击，构件就放上去了。

2.放置构件后，右侧属性栏会出现宽、高、型材系列等参数。比如你放了一个左边框，把宽度改成60毫米，图形会跟着变，不用手动去拉伸线条。

3.想画一个带开启扇的窗户，先放一个外框，再从构件库拖一个“平开扇”放到框内。软件会自动识别位置，帮你吸附到边框上，缝隙大小也能调。

4.组合窗更简单，画好一个基本窗后，选中它按Ctrl+C、Ctrl+V复制，再把两个窗拼在一起，软件自动处理连接处的型材重叠问题。

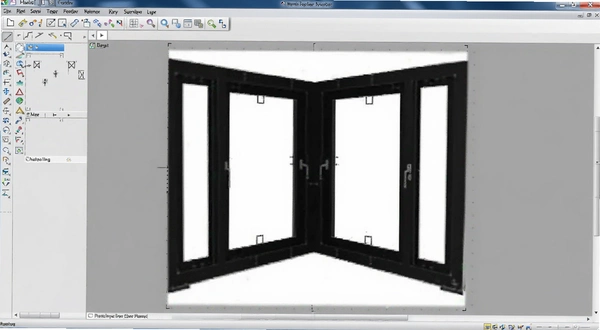

5.遇到转角窗，在构件库找到“转角窗”模板，输入转角角度和两侧宽度，软件直接生成带角度的展开图，比手工计算省事多了。

实际用下来，一个从没接触过绘图软件的人，照着旁边的文字提示慢慢点，大概半小时能画出第一张完整的单扇窗。要是再有老员工带着走一遍流程，基本半天就能独立应付常见窗型。

画好的门窗图能直接下单生产吗？保存成什么格式？

很多门店关心的是图和后面的下料能不能连起来，不然画完图还得重新填单子，纯粹多一道工。

杜特门窗绘图软件提供导出功能，画好的图形可以保存为常见的图片格式，比如BMP、JPG，方便直接打印出来给客户签字确认，或者用微信发给客户看。这是销售环节最常用的操作。

软件自身也有工程文件格式，保存后下次打开还能继续修改。比如客户说玻璃要改成Low-E的，你重新打开文件，把玻璃构件选中，在属性里改一下玻璃类型标注就行。

不过需要说明的是，这套软件主要定位是“绘图展示”，它不直接生成型材下料单、优化切割尺寸这类生产数据。真要对接车间生产，通常还需要把图形尺寸手动录入到专业的ERP或优化软件里。这一点对于想“画完图直接出料单”的老师傅来说，可能会觉得差点意思。但就门店销售展示这个场景，它完成得足够干脆。

保存文件时建议文件名带上客户姓氏和窗型编号，比如“张先生-客厅L型窗”，后期找起来方便。软件默认保存路径在安装文件夹下，建议提前在选项里改成桌面或指定文件夹，免得文件散落找不到。

店里配的旧电脑能带得动杜特门窗绘图软件吗？

这家软件本身就是针对门店销售场景做的，不是那种吃配置的三维建模软件，所以对硬件要求相当宽松。

从实际测试看，奔腾处理器、4G内存的老电脑，只要系统干净，运行起来也没有明显卡顿。绘图时构件都是矢量图形，缩放旋转响应速度很快。当然要是你同时开着微信、浏览器十几个标签页，再跑软件，可能会觉得切换窗口有点慢，那属于电脑整体性能问题。

软件安装包体积不大，安装完占用硬盘空间也有限，一般门店的办公电脑都能轻松装下。如果你是用Win7系统，建议选兼容模式安装，部分老版本在Win7下字体显示有点小，但不影响功能。Win10和Win11系统下运行基本没有障碍。

杜特门窗绘图软件和AutoCAD这类通用绘图工具有什么区别？

AutoCAD功能强大，但那是给专业设计师用的，光是图层、线型、块定义这些概念就能让门店销售懵圈。杜特门窗绘图软件则是把门窗行业常用的绘图逻辑直接做成了傻瓜式操作。

1.构件库预置：软件内置了铝合金门窗常见的框、扇、梃、中梃、固定玻璃等模块，不用自己一笔一笔画型材截面。而在AutoCAD里，你得自己建图库，或者每次复制粘贴旧图。

2.参数驱动：输入洞口尺寸，窗型图自动等比例缩放，修改宽度时高度按比例联动。AutoCAD里改尺寸得用缩放命令，比例不对还容易变形。

3.组合窗处理：软件专门优化了组合窗拼接、转角窗展开的逻辑，选好模板填参数就出来。AutoCAD绘制转角窗需要空间想象能力，还得会算角度和长度。

4.学习成本：杜特门窗绘图软件一个上午能学会基本操作，AutoCAD至少得系统学一周才能上手画简单的图。

当然，杜特门窗绘图软件也有局限性。它的图形精细度比不上AutoCAD，无法绘制复杂的异型曲面门窗，型材节点图更是做不了。如果你客户是大型工程甲方，要求提供深化设计图，那还是得靠AutoCAD或专业的建筑软件来完成。所以这个软件更适合零售门店的销售展示、快速出方案，而不是做终极的生产加工图。

软件操作中有没有省时间的技巧？快捷键有哪些？

用熟了以后，鼠标点来点去确实有点慢，好在软件支持一些快捷键操作，能提升绘图效率。虽然不像CAD那样有完整的快捷键体系，但常用的复制、粘贴、撤销、删除这些都有。

除了快捷键，工具栏上还有几个实用按钮。比如“对齐”功能，选中多个构件后，点击左对齐或居中对齐，能快速把开启扇位置摆正。“等距分布”则让多个相同构件之间的间隔自动相等，适合画多扇推拉窗。

还有个小技巧：画完一张图后，不要直接关掉，先在构件库双击某个构件类型，可以把它设为默认，下次画类似窗型时直接调用，省得反复调整。

同类门窗绘图软件有哪些可以搭配使用？

关于杜特门窗绘图软件，用户常问的问题汇总

问题：杜特门窗绘图软件是免费的吗？安装会不会捆绑其他软件？

软件本身是免费使用的，这点对门店来说很友好。安装包从正规渠道下载后，安装过程没有捆绑任何第三方软件，没有弹窗广告，这点让人放心。不过安装时留意一下，别从那些下载站点击高速下载器，容易带上全家桶，建议直接找官方或信誉好的软件站。

问题：画好的窗型图能直接打印出来给客户看吗？

当然可以。你可以直接连接打印机打印，也可以先导出成图片再打印。打印前记得在“文件→页面设置”里调整一下纸张方向，窗型图如果是宽扁型的就用横向打印，如果是高窄型的就用纵向，这样打出来比例协调，客户看着也专业。

问题：这款软件能绘制圆弧窗、异性窗吗？

实话实说，杜特门窗绘图软件主要针对常规的矩形窗、组合窗、转角窗。对于圆弧顶窗、异型多边形窗，软件内置的模板有限，不能自由绘制曲线形状。如果你经常接到这种异形窗的订单，可能还得搭配CAD或其他专业插件来用。

问题：在旧电脑上运行会卡顿吗？

软件本身不卡，但要是电脑开机启动项太多，内存占满，那任何软件都会受影响。实测在4G内存、机械硬盘的旧电脑上，单独运行杜特门窗绘图软件，操作流畅，缩放窗型图没有延迟。建议绘图时关闭不用的浏览器标签，释放内存。

问题：软件操作门槛高吗？不会CAD能学会吗？

这个软件当初设计就是给销售用的，操作逻辑跟CAD完全两码事，不需要记命令、不需要管图层。只要会点鼠标、认识汉字，就能照着界面上的提示操作。门店里五十多岁的老师傅，在年轻人指导下一下午也能画出简单的推拉窗。最关键的是多画几张图，熟悉构件之间的搭配规律。

问题：软件有没有什么明显的短板？

有几点得实话实说。首先，软件界面比较老旧，按钮图标清晰度一般，高分屏下有点发虚。其次，撤销功能偶尔失灵，快速连续操作时按Ctrl+Z可能没反应，需要点工具栏上的撤销按钮。再有，软件不支持自动保存，画图过程中如果断电或死机，没手动保存的图就全丢了，所以画几步就按一下Ctrl+S。最后，软件对Win7的兼容性一般，在Win7上字体偏小，建议用Win10以上系统。
