做工程和装修的朋友大概都遇到过这种尴尬：甲方在工地现场突然要改图纸，你只能掏出手机对着CAD截图干瞪眼。手机CAD制图看图就是冲着这个场景来的，它能在安卓手机上直接打开DXF文件，本地完成看图、改图、量尺寸。不用背着笔记本跑现场，也不用把图纸传到网盘再等电脑下载。对于经常跑工地、量房、盯安装进度的施工员和设计师来说，这种随手就能改图的体验确实省事。

手机CAD制图看图打开DXF图纸方便吗

1.从实际使用来看，打开DXF的路径比较直接。点击首页的打开文件按钮，从手机存储里选DXF文件就行，不需要先导入到某个特定文件夹。我试过一个12MB的建筑平面图，加载大概三秒左右，比预想中快。

2.它支持搜索和近期打开记录，图纸多的时候不用翻半天文件夹。内置的示例图纸对新手比较友好，可以先拿示例练手熟悉操作再打开自己的文件。

3.图纸在本机处理，不上传服务器。这点对涉及商业项目的用户来说比较重要，图纸内容不会经过第三方服务器，算是多了一层保障。

手机CAD制图看图 DXF打开界面

4.不过也得说个短板：如果DXF文件里嵌了大量外部参照或者自定义字体，打开后部分文字可能显示为问号。这是移动端CAD工具的通病，目前没有特别好的解决办法，建议导出图纸时把字体转成曲线。

手机CAD制图看图怎么在手机上编辑和标注图纸

1.新建图纸的入口在底部工具栏，点加号就能创建空白图纸。直线、多段线、圆、矩形这些基础绘图工具都有，画个简单的尺寸标注或者修改个墙体位置够用了。

2.现场批注这个功能用起来比较顺手。点击批注按钮，可以在图纸任意位置添加文字说明或者手绘标记。比如发现某处管线标高不对，直接圈出来写个备注，截图发给施工方就行，不用再打电话描述半天。

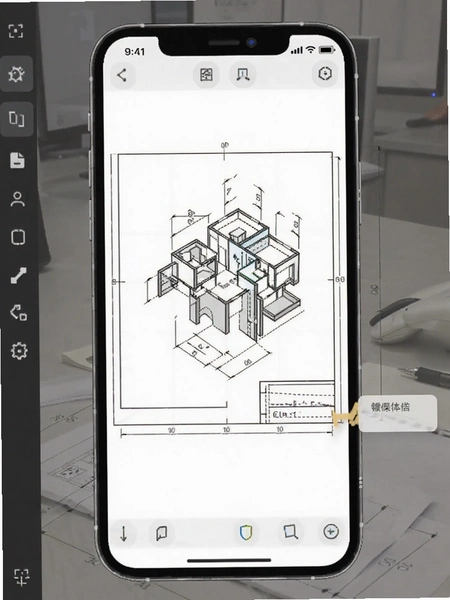

手机CAD制图看图图纸批注操作界面

3.测量工具支持两点距离、连续测量和角度测量。双指缩放配合对象捕捉，量出来的数据精度还可以，日常核对尺寸没问题。坐标显示在画图时能帮上忙，特别是需要精确定位的时候。

4.图层管理支持查看和切换图层可见性。多图层图纸可以分层查看，把不相关的图层关掉，图纸看起来清爽很多。收藏功能可以把常用图纸固定在首页，省得每次都要翻文件。

手机CAD制图看图对低配安卓手机兼容性怎么样

1.拿一台三年前的中端安卓机测试，4GB运存加骁龙665，打开10MB以内的DXF基本流畅。超过20MB的复杂图纸会有明显卡顿，缩放的时候掉帧能感觉到。

2.内存占用方面，空载大概120MB左右，打开一张中等复杂度的图纸会涨到300MB上下。如果后台同时挂着微信、抖音这些应用，建议先清一下后台再打开大图纸。

3.安装包体积不大，下载和安装过程比较快。软件本身没有捆绑其他应用，安装完桌面就一个图标，没有乱七八糟的推广插件。这一点在现在的安卓生态里算比较难得的。

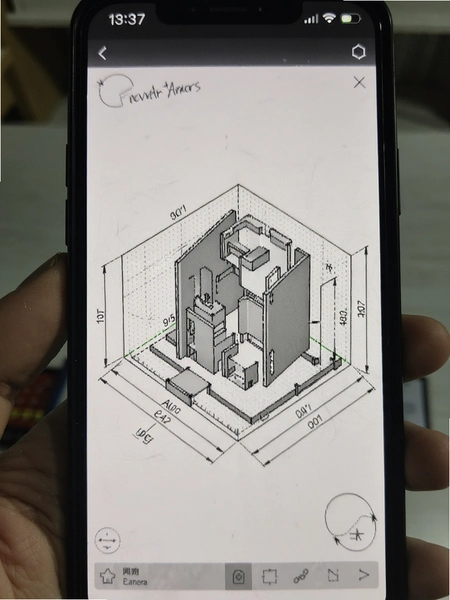

手机CAD制图看图内存占用实测

4.对安卓版本的要求不算高，安卓7.0以上基本都能跑。但如果你用的是安卓12以上系统，建议在设置里给存储权限，不然选文件的时候可能看不到本地DXF。

手机CAD制图看图免费版和收费模式是怎么回事

1.目前基础看图、测量、批注这些核心功能是免费的，不需要登录账号就能用。对于只是偶尔看看图纸的用户来说，免费功能基本够用。

2.绘图编辑和图层管理也没有设置付费墙，至少在当前版本里没有遇到弹窗要求开通会员的情况。这一点比某些同类软件良心，有些CAD看图工具打开图纸就要充会员。

3.当然也要说清楚，免费版不代表功能没有限制。比如导出图片的分辨率、批注数量这些可能会有隐性限制，只是目前还没碰到。后续版本会不会调整收费策略不好说，但就现在而言，日常看图和简单修改不用花钱。

手机CAD制图看图实用技巧和基础操作指南

操作场景	具体步骤	实用指数
快速定位图纸某区域	双指缩放至大致范围→单指拖动微调→双击屏幕回到全图	★★★★★
现场量尺寸不出错	点击测量工具→选两点距离→开启对象捕捉→点击端点→读数自动显示	★★★★★
多图层图纸只看某一层	点击图层按钮→关闭不需要的图层眼睛图标→图纸只显示目标图层	★★★★☆
把修改后的图纸发给同事	批注完成后→点分享→选导出图片或发送DXF→通过微信或邮件发出	★★★★☆
常用图纸快速调取	打开图纸后→点收藏图标→首页收藏区直接点击打开	★★★★☆

上表里几个操作是我用得最多的。特别说一下对象捕捉，这个开关在测量和绘图时一定要打开，不然点端点容易偏，量出来的尺寸差个几毫米在现场就是大问题。另外分享功能支持导出图片格式，发给不用CAD的甲方看比较方便，DXF原文件则适合发给同行继续编辑。

手机CAD制图看图常见问题答疑

问：打开DXF后文字显示成问号或者乱码怎么办？

答：这通常是因为图纸里用了自定义字体或者SHX字体，手机端没有对应的字体文件。解决办法有两个：一是让画图的人在电脑上把文字转成曲线再导出DXF；二是在手机CAD制图看图里换个支持中文的字体试试，不过效果不一定完美。

问：画完的图纸保存到哪里了？会不会丢？

答：保存路径默认在手机内部存储的软件专属文件夹里，也可以在保存时选择其他目录。建议定期把重要图纸导出到微信收藏或者网盘，避免清理手机缓存时误删。软件本身没有云同步功能，图纸只存在本地。

问：为什么有些图纸打开后缩放特别卡？

答：图纸里实体数量太多、填充图案太密都会导致卡顿。可以在图层管理里把填充图层关掉，或者用窗口查看功能只显示当前需要的区域。如果手机运存低于4GB，建议不要同时打开多个大图纸。

问：批注的内容能修改或删除吗？

答：可以。选中已添加的批注对象，点击删除按钮就能移除。文字批注双击可以重新编辑内容。不过目前不支持批注的撤销操作，删错了只能重新添加。

精选同类CAD看图工具横向对比

软件名称	推荐理由	评分
手机CAD制图看图	本地处理DXF，不收会员费	★★★★★
CAD快速看图	打开速度快，支持天正格式	★★★★☆
CAD看图王	功能全面，支持多格式互转	★★★★☆
天正CAD看图	建筑图纸兼容性好	★★★★☆
AutoCAD手机版	官方出品，编辑功能强大	★★★★☆
CAD制图大师	轻量级，适合简单标注	★★★☆☆
