说到 Autodesk Navisworks Manage 2022中文版，很多搞建筑、机电、施工的朋友应该都不陌生。刚接触那会儿，我其实挺懵的，因为它的界面跟CAD、Revit完全不是一个路子，很多功能藏得深。但用顺手之后你会发现，这软件确实是项目协调的一把好手，尤其是模型整合跟碰撞检查这两块，简直救命。
相关下载： Autodesk Navisworks Manage 2022中文版 v19.0.1366.06免费版大小：4.15G
今天这篇就纯粹是我自己实际用下来的经验分享，不整那些虚头巴脑的官方术语，就说说 Navisworks Manage 2022 到底怎么把几个G的模型跑起来，怎么把那些乱七八糟的碰撞点揪出来。如果你是刚下载好还没头绪，或者用了几天觉得卡壳，那这篇应该能帮你省不少瞎折腾的时间。
先说说大家最容易犯的错，就是拿到 Autodesk Navisworks Manage 2022中文版就直接往里拖模型。我一开始也这样，结果就是打开一个几百万构件的高层建筑模型，电脑直接卡成幻灯片。后来才明白，这玩意儿虽然叫聚合软件，但也得讲究个顺序和方法。
第一步：把模型“整”进来，别硬拖

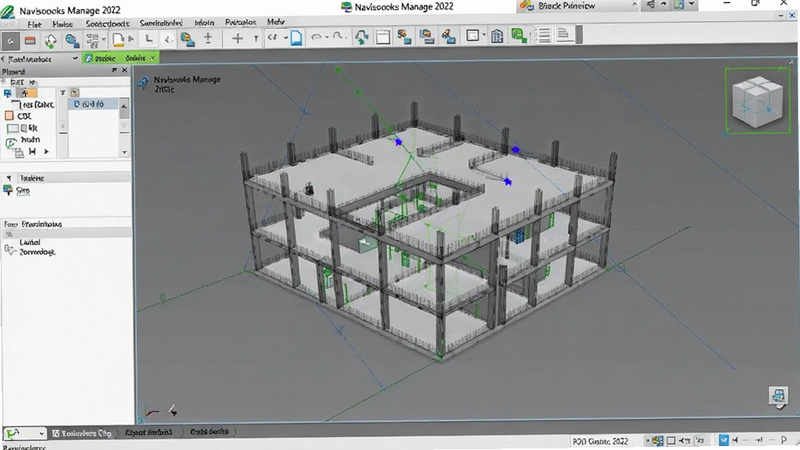

很多人问 Navisworks Manage 2022怎么用才能不卡，关键就在这个“整合”环节。你要做的不是把Revit或者CAD文件直接拽进去完事，而是先点“附加”按钮，把不同专业的模型文件按顺序添加到一个集合里。比如先加结构，再加建筑，最后加机电，这样层级关系清楚，后面查碰撞也方便。
这里有个实测小技巧，Autodesk Navisworks Manage 2022中文版在读取文件的时候，尽量选“直接打开”而不是“附加”，如果你是第一次看某个大模型。直接打开的话，它只会加载你选中的那个文件，速度会快很多。等确认这个文件没问题了，再用“附加”把其他专业的模型合进来。我上次就是没注意，把土建和机电的一起拖进去，结果等了半个多小时才反应过来是文件格式转换的问题。

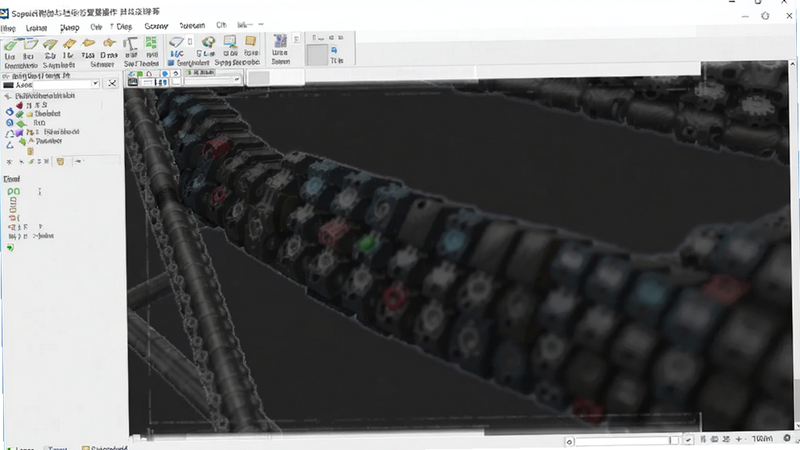

还有一点，模型整合的时候，单位设置一定要统一。我遇到过最坑的就是，一个模型是毫米，另一个是米，结果整合完看着没毛病，一测距离全乱了套。在“选项编辑器”里把单位改成“毫米”或者你项目默认的单位，这个步骤看着不起眼，但能帮你后面少掉好多头发。
第二步：碰撞检查，这才是重头戏
模型整合好了，接下来就是大家最关心的碰撞检查环节了。在 Autodesk Navisworks Manage 2022中文版 里，这项功能藏在“常用”选项卡下面的“Clash Detective”（碰撞检测）里。第一次点开这个面板，可能会觉得有点复杂，其实逻辑很简单：选两个集合，让软件去找它们之间“打架”的地方。
我自己用的最多的就是“硬碰撞”和“间隙碰撞”。硬碰撞就是两根管子穿墙了，间隙碰撞就是两根管子离得太近，后期没法施工或者装保温层。你选好要检查的图层，比如“风管”和“结构梁”，然后点“开始测试”，软件就会自动跑一遍。
跑完之后，底下会列出所有的碰撞点。这时候别急着一个个点过去看，太累了。我一般会先把“状态”列出来，把那些重复的、无效的碰撞标记掉，只看“新的”或者“活动的”。这里要夸一下 Navisworks Manage 2022，它的碰撞报告导出功能做得挺不错，能直接生成一个带截图的HTML或者Word报告，发给设计院或者甲方，人家一眼就能看懂哪儿有问题。
对了，做碰撞检查的时候，建议把“容差”设置一下，别默认是0。因为现实中管道有保温层、有支架，完全贴着不现实。我一般设个50mm或者100mm的容差，这样查出来的碰撞才是真正需要修改的，不然全是鸡毛蒜皮的小摩擦，干扰判断。
第三步：漫游与审阅，给模型“挑刺”
碰撞检查完了，其实还没完。Autodesk Navisworks Manage 2022中文版 还有个特别好用的功能就是实时漫游和审阅批注。有些问题在平面图上看不出来，但你在模型里走一圈，立马就会发现这里的走廊太窄了，那里的阀门以后根本没法拧。
点击界面右上角的“漫游”模式，用WASD键控制前进后退，鼠标控制视角方向，就跟玩第一人称游戏似的。我习惯把速度调慢一点，尤其在管线密集的区域，走快了容易头晕。在漫游过程中，你可以用“红线”或者“批注”功能直接在模型上画个圈，然后附上文字说明。这个功能对于现场施工交底特别有用，比发一堆截图清楚多了。
另外，别小看了“视点”功能。当你找到一个有问题的角度时，按一下“保存视点”，软件会把这个视角和你的标注一起存下来。下次打开模型，直接双击这个视点，就能瞬间飞回到那个位置，不用再满世界找了。这对于多轮Navisworks 模型整合审查来说，效率提升不是一点半点。
关于卡顿与显示的踩坑记录
最后聊聊性能问题。如果你的 Autodesk Navisworks Manage 2022中文版 打开大模型还是很卡，除了升级电脑硬件外，其实软件里也有不少优化选项。在“渲染”样式里，把“真实”改成“着色”或者“线框”，显卡负担会小很多。还有就是尽量关闭“阴影”和“环境光遮蔽”，这俩特效看着炫，但对检查工作没啥实际帮助，还拖慢旋转速度。
不少人也问过我，Navisworks Manage 2022怎么用才能让模型显示得好看点？其实它自带的材质库就那么回事，重点是把不同专业的构件颜色区分开。比如把风管统一设成蓝色，水管设成绿色，桥架设成黄色，在“项目工具”里选“按属性”或者“按颜色”进行覆盖。这样一来，整合后的模型一目了然，哪里打架了，颜色一撞就知道。
另外，Autodesk Navisworks Manage 2022中文版 是支持直接读取Revit的链接模型的，但记得Revit里要先把模型“发布”一下。如果发现有些构件没显示，八成是没发布或者视图设置的问题。别问我怎么知道的，上次我就因为一个“专用图元”没勾选，导致少查出来几十个碰撞，被项目经理说了好一通。
常见问题解答（FAQ）
问：Navisworks Manage 2022中文版 适合新手用吗？
答：说实话，刚上手有点难度，尤其是界面和操作逻辑跟其他Autodesk软件不太像。但只要照着本文说的，先把模型整合流程走顺，再碰碰撞检查，基本两周就能应付日常工作。网上那些教程太碎，不如自己跟着项目走一遍记得牢。
问：模型整合之后模型显示是空白的，是怎么回事？
答：这问题我遇到过好多次。首先检查是不是没选中“选择树”里的项目，按一下键盘上的“Home”键试试缩放到全部。其次，看看是不是图层被隐藏了，在“显示”里取消隐藏。如果还不行，大概率是文件版本太低，用Navisworks 2022打不开老版本Revit文件，需要先在Revit里升级一下模型版本。
问：碰撞检查的结果怎么发给别人看？
答：直接在“Clash Detective”面板里右键，选择“报告”，可以生成HTML或者Word格式的碰撞报告。记得在生成前勾选“包含截图”和“包含视点”，这样接收方点开报告里的链接，就能自动打开Navisworks并定位到那个碰撞位置，非常直观。
总的来说，Autodesk Navisworks Manage 2022中文版 是一个越用越顺手的工具，前期花点时间把整合和碰撞的流程摸透，后面做管综优化和净高分析就能省下大量精力。希望这篇分享能让你少走点弯路。
