在离散元仿真这个圈子里，EDEM的大名几乎无人不晓。作为目前行业内应用最广泛的散体物料模拟平台，它帮助工程师解决了很多传统试验难以触及的难题。这次分享的AltairEDEM2024中文版，带来了更流畅的操作体验和更精准的物理引擎，无论是矿山机械、农业装备还是制药化工领域，它都能派上大用场。软件本身集成了强大的颗粒工厂和几何体导入功能，让你能快速搭建起复杂的仿真场景，直接观察颗粒流的运动规律和受力情况。从基础的料斗卸料到复杂的破碎机内部运动分析，EDEM都能提供直观的可视化反馈。对于刚接触这款软件的朋友来说，中文界面无疑大大降低了学习门槛，不用再对着英文菜单发愁。接下来我从实际使用的角度，聊聊它的具体表现和一些需要注意的细节。

Altair EDEM 2024中文最新版

EDEM2024中文版到底怎么用？新手入门操作路径详解

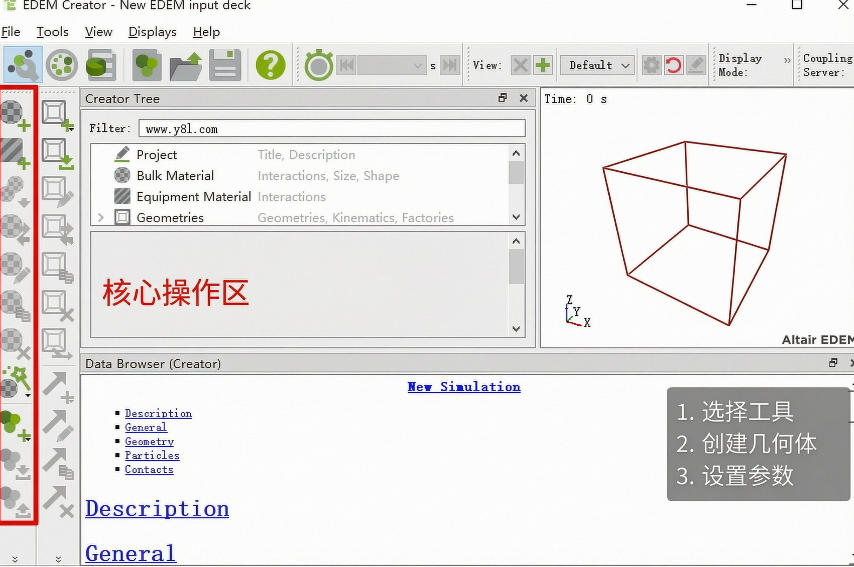

1.很多朋友第一次打开EDEM，面对一堆参数面板会有点懵。其实它的核心逻辑很清晰，就是“前处理-求解-后处理”三大步。前处理阶段，你需要先建立颗粒模型，点击左上角的“文件”菜单，选择“新建项目”，然后在“颗粒”选项卡里定义颗粒的半径、密度和接触力学参数。这里有个小技巧，不同材料间的恢复系数和摩擦系数需要查阅相关文献或通过虚拟标定试验获得，直接拍脑袋填会影响结果准确性。

2.几何体的导入可以从“几何体”选项卡里操作，支持常见的STL和STEP格式。导入后别忘了给几何体设置运动参数，比如给料斗的闸板添加一个直线运动，模拟抽板开启的过程。设置好颗粒工厂（颗粒生成区域）和仿真时间步长后，就可以点击“计算”按钮开始求解了。这里建议时间步长设置为瑞利时间步长的20%左右，既保证精度又不会让计算时间太长。

3.后处理阶段是EDEM的强项，你可以通过“分析”选项卡查看颗粒的速度矢量、质量流量、接触力链等数据。还能导出数据到Tecplot或Paraview做更深入的处理。对比我用过的其他DEM软件，EDEM的GPU求解器确实快，同样一百万颗粒的算例，比纯CPU模式能快3到5倍，这点对于需要频繁迭代方案的工程师来说，能省下不少等待时间。官方原版资源在算法稳定性上确实更有保障，仿真过程中不容易出现颗粒穿透等bug。

实测EDEM2024性能表现如何？内存占用和流畅度深度测评

1.为了给大家一个直观参考，我在一台配置为i7-12700K、32GB内存、RTX3080显卡的电脑上进行了实测。打开一个包含50万颗粒的料仓卸料案例，软件启动耗时大约15秒，进入工作台后界面操作流畅，没有明显的卡顿感。在求解阶段，启用GPU加速后，计算速度非常可观，每秒能迭代约30步。但要注意的是，颗粒数量一旦超过两百万，内存占用会飙升到15GB以上，这时候16GB内存的电脑就会显得捉襟见肘，建议专业用户还是直接上64GB内存。

2.我也发现了一些小短板。在导入一个非常复杂的装配体几何模型时，如果面数过多，EDEM的几何体修复工具处理起来会有些吃力，偶尔会出现破面需要手动修补的情况。另外，尽管是中文版，但部分高级模块的提示信息还是英文，对完全零基础的用户可能不太友好。不过整体而言，软件运行非常稳定，我连续跑了十几个小时的重度仿真，没有遇到一次崩溃或闪退，这种安全纯净的运行环境确实让人放心。

3.对比同类型的RockyDEM软件，EDEM的优势在于生态更成熟，网上能搜到的教程和案例非常多。而Rocky在颗粒破碎模型上做得更精细。如果你主要做散料输送和装卸模拟，EDEM完全够用；要是专注研究颗粒破碎，可能需要再斟酌一下。这里分享一个实测中的内存优化技巧：在“选项”里关闭“自动保存备份文件”，并定期清理仿真历史记录，能有效降低内存占用峰值。

EDEM2024常见问题答疑与使用技巧分享

问题：EDEM2024安装时总是提示缺少VC++运行库怎么办？

答案：这是很常见的依赖问题。可以先去微软官网下载最新的VisualC++2015-2022运行库合集安装，注意区分X64和X86版本都要装。装完后重启电脑再尝试安装EDEM。如果依然报错，可以检查一下系统环境变量里是否包含安装路径。

问题：仿真计算到一半，颗粒飞出边界或者穿透几何体了怎么解决？

答案：这个问题多半是时间步长设置太大了。试着把固定时间步长调小，比如从默认的20%瑞利步长降到10%。另外，检查一下颗粒与几何体的接触模型参数，法向刚度系数太小也会导致穿透。如果模型里有高速运动的部件，建议开启“接触检测”下的“精确检测”模式。

问题：后处理时怎么导出颗粒在某一个截面上的速度分布云图？

答案：在“分析”选项卡里，先用“平面剪切”工具创建一个切割平面，然后在“矢量图”或“云图”设置里，将数据源选择为“平面上的颗粒”，变量选择“速度”，软件就会自动生成该截面上的分布图。记得在“显示”选项里把“渲染模式”调成“光滑”，云图看起来会更漂亮。这个功能对于分析溜槽内的物料流动状态非常实用。

同类型仿真软件横向对比与推荐

软件名称	核心优势	适用场景	推荐指数
RockyDEM	颗粒破碎模型更精细	矿山破碎机仿真	★★★★
拓扑优化软件	结构轻量化设计	机械结构优化	★★★
Ansys仿真套件	多物理场耦合分析	流固热耦合仿真	★★★★★
EDEM2024中文版	颗粒工厂设定高效	散料输送模拟	★★★★★
MATLAB仿真	数值计算与算法开发	自定义模型算法	★★★★

EDEM2024配置要求详解与硬件升级建议

硬件项目	最低配置	推荐配置
操作系统	Windows10 64位	Windows11 64位专业版
CPU	Intel i5-8400	Intel i7-12700K或AMD锐龙9
内存	16GB DDR4	64GB DDR5
显卡	GTX1060 6GB	RTX4080 16GB
存储空间	20GB可用空间(SSD)	50GB可用空间(NVMeSSD)

这里想多说一句，如果你只是做做几万颗粒的小型教学演示，入门配置完全足够。但如果涉及到生产级的仿真，比如几千万颗粒的料仓分析，那么CPU核心数和内存容量就是决定性因素了，显卡反而主要影响后处理渲染的流畅度。建议预算有限的朋友优先升级内存，其次再考虑CPU。

编辑手记：一个仿真老鸟的EDEM使用感受

说实话，我接触EDEM也有五六年了，从最早的2018版一路用到现在的2024版，看着它的界面越来越友好，求解效率也越来越高。这次测试的2024版，给我最大的惊喜是它的“多面体颗粒”功能，以前很难模拟的不规则形状颗粒，现在可以直接通过导入3D模型来定义，模拟真实感提升了一个档次。之前做农业机械的深松铲仿真，用球形颗粒模拟土壤误差挺大，现在用多面体颗粒，数据跟田间试验的吻合度高了很多。不过也要提醒大家，多面体颗粒的计算量确实大，普通电脑跑起来比较吃力，在算力有限的情况下，还是得合理简化模型。

下载安装方面，我特别留意了这次提供的安装包，整个过程没有捆绑任何第三方软件，安装目录也比较干净，没有残留垃圾文件，这点值得好评。软件启动后，在“帮助”菜单里可以找到详细的官方教程文档，对于自学用户来说很友好。另外，EDEM软件官方合规上线，大家可以放心使用。
