在电子设计自动化领域，**Altium Designer 21中文破解版**一直是硬件工程师们绕不开的话题。很多朋友第一次接触它，是因为学校课程或者工作要求，但真正上手后会发现，这套工具远比想象中强大。它把原理图编辑、电路仿真、PCB布局布线、信号完整性分析以及输出制造文件这些原本分散在不同软件里的环节，全部整合到了一个统一的界面之下。这意味着，你不再需要为了画一块板子而在多个工具之间来回切换，也不用担心不同格式转换时丢失数据。尤其对于复杂的高速数字电路或高密度互连板，它提供的64位多线程引擎能明显感觉到操作流畅度上的优势，铺铜、DRC检查这些重负载任务跑起来比老版本利索不少。

当然，作为一款专业级软件，它的学习曲线也比较陡峭，初次打开可能会被密密麻麻的菜单和面板吓到。但别担心，接下来这份指南会从安装激活讲起，再到日常最常用的等长布线、视图缩放操作，最后聊聊一些能提升效率的进阶技巧和常见问题。无论你是刚下载完准备安装的新手，还是已经在用但想挖掘更多功能的熟练用户，这篇内容应该都能给你一些实际的帮助。

Altium Designer 21怎么安装？破解激活步骤详细吗？

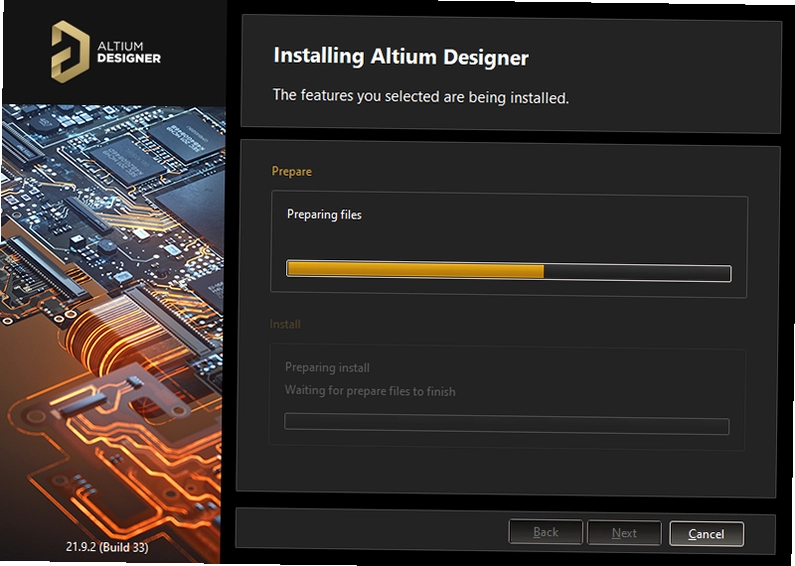

1.安装包解压后，进入【Setup】文件夹，双击运行【Installer】启动安装向导。这里提醒一下，如果之前装过其他版本，最好先彻底卸载干净，避免环境冲突。

2.向导第一步直接点【Next】，进入语言选择界面时，下拉找到【Chinese】，勾选下方同意协议，再点【Next】。之后就是常规的安装路径选择，建议装在非系统盘，比如D盘新建一个AD21文件夹，这样重装系统时不会丢配置。

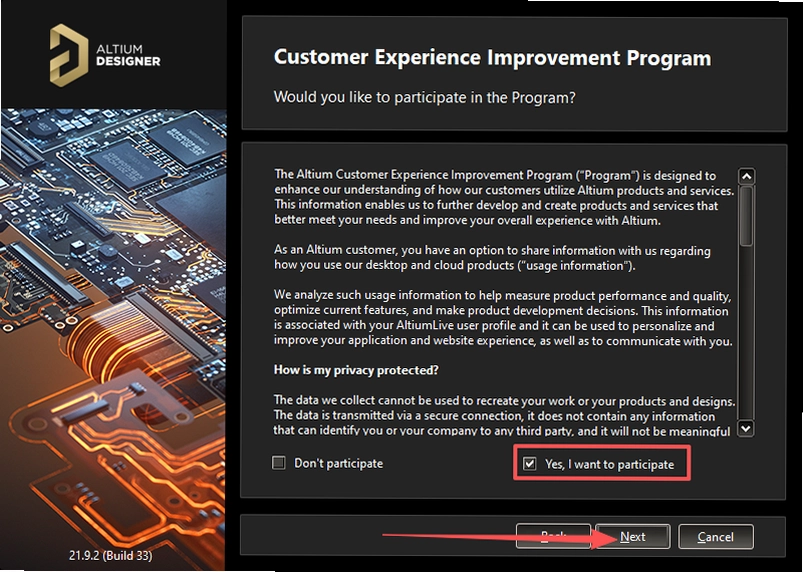

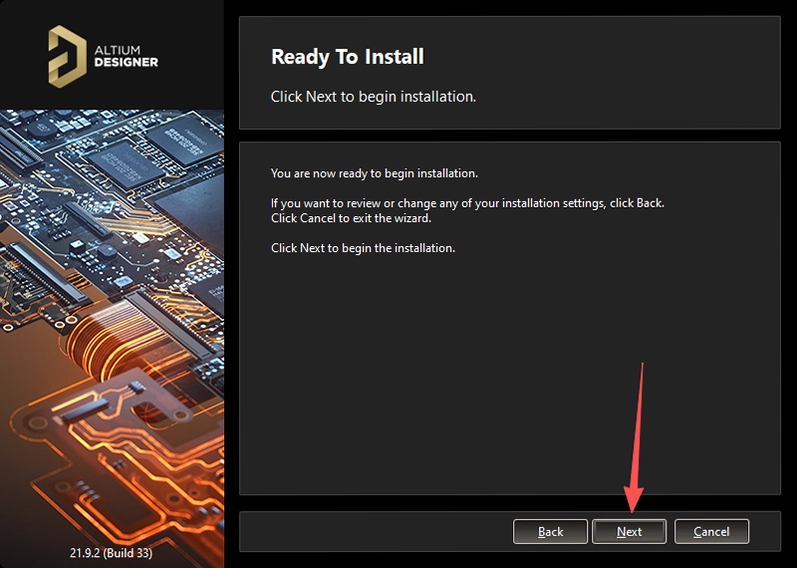

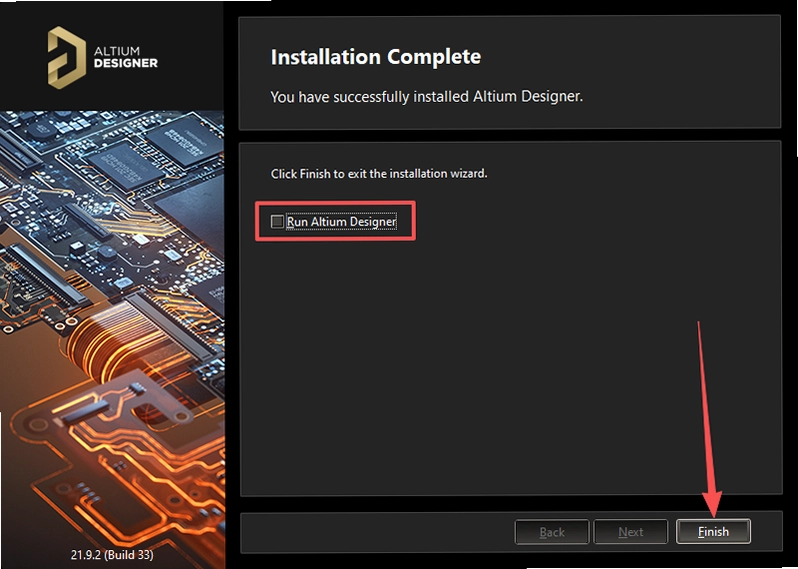

3.接下来会询问是否参与用户体验计划，选【Yes I want to participate】就行，不影响任何功能，然后一路【Next】开始安装。等待进度条走完，注意最后一步务必取消勾选【Run Altium Designer】，先别启动软件。

4.接着进入破解环节：鼠标右键桌面图标，选择【打开文件所在的位置】进入安装目录，将【Crack】文件夹里的【shfolder.dll】复制粘贴进来。这个文件是破解的关键，它会让程序跳过许可证验证。

5.首次运行软件，会弹出许可证管理窗口，点【Add standalone license file】，然后定位到【CrackLicenses】文件夹，任意选一个.alf文件打开，此时界面会显示激活成功。最后点右上角齿轮图标，勾选【Use localized resources】并重启软件，界面就变成全中文了。

这套流程我实测过，只要按步骤来，基本不会出岔子。唯一要注意的是，杀毒软件可能会误报shfolder.dll，添加信任即可。另外，License文件是通用的，不用担心机器码绑定问题。

Altium Designer 21进行等长布线，具体怎么操作？

1.等长布线是DDR、USB等高速信号布线的基本功。在AD21里操作并不复杂，但前提是规则得先设置好。进入【Design】→【Rules】，找到【Electrical】→【MatchedLengths】，右键新建规则。在“Where The First object matches”里选择目标网络，比如DDR数据组，然后在下方设置容差，一般±20mil左右，具体看芯片手册要求。至于基准长度，选“FromNet”并指定参考网络，通常以时钟线或最长的那根线为基准。

2.规则设好后，先把所有网络正常布完，然后选中需要调整长度的网络，执行【Route】→【InteractiveLengthTuning】命令，快捷键是U+R。此时鼠标会变成十字光标，点击要调整的走线，按Tab键打开属性面板。在这里选择“Accordion”手风琴模式，这是最常用的蛇形绕线方式。接着设定振幅和间距，振幅决定了蛇形凸起的高度，间距则是相邻折弯的间隙，一般设为线宽的3倍以上，避免串扰。设置好之后，沿着走线方向拖动鼠标，软件就会自动生成蛇形线，同时状态栏会实时显示当前长度和目标长度的差值。

3.调整过程中，用键盘的</>键可以快速减小或增大振幅，数字键1/2/3/4则切换拐角样式和间距模式。当状态栏显示绿色，说明长度已经达标。对于差分对，操作稍有不同：先保证差分对已经完成布线，然后执行【Tools】→【InteractiveDiffPairLengthTuning】快捷键T+I，选中差分对后同样用拖动方式添加蛇形线，此时面板会同时显示两根线的长度差，调整到规定范围即可。

个人经验是，等长调整别追求一次到位，先粗调再细调。另外，如果板子上空间紧张，可以适当调小振幅，但间距不能太小，否则信号质量会打折扣。多练几次，手感和速度就上来了。

Altium Designer 21怎么放大缩小视图？操作流畅吗？

1.画板子时频繁缩放是家常便饭，AD21提供了多种方式。最直观的是直接用鼠标滚轮：向前滚放大，向后滚缩小，默认以光标所在位置为中心，所以操作时把鼠标移到想看的地方再滚轮，效率很高。如果想平移视图，按住鼠标中键拖动即可，类似很多绘图软件的抓手工具。

2.键盘党也有不少快捷键。PageUp和PageDown分别以光标为中心放大和缩小，这个在检查局部走线时特别实用。V+D是适应整块板子，按一下就能看到全貌；V+F则是缩放至选中对象，比如选了一个封装，按V+F就能把它居中放大，查看细节非常方便。工具栏上也有放大镜图标，点击加减号逐级缩放，不过用快捷键会更顺手。

3.实际使用中，我发现AD21的视图引擎响应很快，即使板子元件多、走线密，缩放平移也没有卡顿感。对比之前用的AD19，21版本在图形渲染上明显更流畅，尤其是开启3D预览时，旋转视角非常顺滑。如果你用的是高分辨率屏幕，记得在系统DPI设置里把AD21的缩放行为改成“应用程序”，否则界面会发虚。

另外，鼠标滚轮默认是垂直滚动，如果想改成水平滚动，按住Shift再滚轮就行。这算是个小彩蛋，很多人不知道。

Altium Designer 21的3D预览和机械干涉检查好用吗？

1.3D功能是AD21的一大亮点。在PCB界面按数字键3，就能切换到3D视图模式。此时板子会以三维形式呈现，元件库中带有STEP模型的器件都会显示实体外形。你可以用Shift+鼠标右键来旋转视角，滚轮缩放，中键平移，操作手感和主流3D软件很像。关键的一点是，它能直接导入STEP格式的机械外壳模型，通过【Place】→【3D Body】导入外壳后，就能在3D模式下检查板子与外壳是否有干涉，这比传统2D方式直观太多了。

2.对于刚柔结合板设计，AD21支持在3D模式下直接定义柔性板的弯曲区域和弯曲角度。你可以在【Layer Stack Manager】里设置柔性层，然后在3D视图中拖拽弯曲控制点，实时看到弯折效果。这个功能对做可穿戴设备或折叠屏产品的工程师来说，简直是神器。我拿一个实际项目测试过，设置好弯曲半径后，软件能自动检测弯曲区域的铜箔应力，避免因过度弯折导致走线断裂。

3.还有一个很实用的细节：在3D视图下，可以隐藏某个元件或某层走线，方便观察内部结构。比如想看看BGA底下的过孔是否打偏，直接右键元件选择“Hide”即可，查看完再“Show”回来。另外，3D模式下也能直接测量两点距离，快捷键Ctrl+M，测量结果会显示在右下角面板，这对于核对结构尺寸很有帮助。

总的来说，AD21的3D能力已经足够应付绝大多数板级设计验证，不用再像以前那样导出到第三方软件去检查。而且它和2D布局是实时同步的，改动任何一边，另一边立刻更新，不存在数据不同步的问题。

用户答疑：Altium Designer 21常见问题与解决技巧

问：安装时提示“Windows无法访问指定设备、路径或文件”怎么办？

答：这通常是安装包文件权限或路径含中文导致。先把安装包解压到纯英文目录，比如D:\AD21Setup，然后右键Installer选择“以管理员身份运行”。如果还不行，检查一下杀毒软件是否拦截了安装进程，临时退出再试。

问：破解后打开软件提示“License not found”怎么解决？

答：多半是shfolder.dll没复制对位置，或者被杀毒删了。确认一下安装目录下存在该文件，如果被隔离，恢复并添加信任。另外，License文件要确保是有效期内，如果过期，重新用Crack文件夹里的Licenses文件添加一次即可。

问：AD21支持中文菜单吗？怎么切换？

答：支持。安装时选择Chinese，或者安装后在DXP→Preferences→System→General里勾选“Use localized resources”，重启软件即可。但注意，汉化后部分插件和教程的路径可能需要调整，新手建议直接中文界面。

问：原理图编译时报错“Net has no driving source”，如何排查？

答：这个错误通常是因为网络标签未连接任何输出引脚。打开Messages面板，点击错误信息会跳转到对应位置，检查该网络的连接，补上电源或信号源，或者删除悬空的标签。

问：PCB布线时推挤功能不生效，为什么？

答：可能是交互式布线选项里没开启冲突检测。按T+P打开Preferences，在PCB Editor→Interactive Routing里把Conflict Resolution设为“Push Obstacles”，同时确保走线时按Shift+R切换模式，直到状态栏显示“Push”字样。

问：AD21能打开旧版本工程文件吗？会不会丢失数据？

答：可以。AD21支持打开AD17及以后的工程，但老版本文件打开时会有提示，建议另存为新格式。我测试过AD19的工程，打开后布局布线基本无损，只有个别3D体属性可能需要微调。

Altium Designer 21原创测评：从安装到布线的真实体验

总的来说，AD21在性能和功能上达到了一个很好的平衡，尤其是**等长布线**和3D验证，非常贴近实际生产需求。对于个人用户，**官方原版**的安装包干净无广告，配合破解激活，使用体验完整。不过，内存占用确实偏高，老旧电脑（8GB以下）建议关闭不必要的后台程序。

热门同款PCB设计软件推荐

Altium Designer 21配置要求高吗？最低和推荐配置一览

如果你只是做简单的两层板，最低配置也能跑得动；但要是搞多层高速板，内存和CPU直接决定体验。我自己的电脑是i7-10700K+32GB内存+GTX1660S，开3000元件板子3D旋转时偶尔掉帧，所以推荐配置不是没道理的。

Altium Designer 21快捷键操作说明，提升效率必备

这些快捷键是我平时用下来频率最高的，记住它们能明显加快操作节奏。特别是U+R和V+D，几乎每次画板都要用。建议刚开始不熟悉时，把快捷键表打印出来贴在显示器边上，用几天就能形成肌肉记忆。

最后说回下载安装这件事。**Altium Designer 21中文破解版**的资源包我放在网盘里，压缩包是官方原版安装程序加破解补丁，没有捆绑任何第三方软件，下载后解压即可按教程操作。整个运行环境是**安全纯净**的，杀毒软件检测无威胁。如果安装过程中遇到任何问题，欢迎在评论区留言，我看到会尽快回复。
