CAXA工艺图表2022免费版

机械加工行业的老师傅们应该都懂，工艺卡片这东西看着简单，真要一张张填起来，重复劳动多不说，还容易出错。我最近在帮一个做非标零件的朋友整理工艺文件，他电脑里正好装着CAXA工艺图表2022免费版，顺手拿来用了几天，发现这工具确实能省不少事。它不光是画表格、填文字那么简单，更像个工艺数据管家，把工序、工时、材料这些信息都归拢得清清楚楚。对于经常要跟工艺规程打交道的人来说，这套软件的价值在于把繁琐的卡片编制工作变得流程化、标准化，而且上手门槛不高，稍微熟悉一下就能用起来。下面我就结合这几天的实际体验，把安装步骤、模板修改、常见操作这些大家关心的问题捋一遍，给正准备下载使用的朋友做个参考。

CAXA工艺图表2022免费版怎么安装？激活工具如何使用？

1.安装过程其实不复杂，但有几个细节要注意。下载解压后，先找到setup.exe这个安装程序，双击运行。这里提醒一下，如果系统弹出用户账户控制提示，选“是”就行。

2.进入安装向导后，第一步是选择版本。一般电脑上装64位系统就选对应的64位版本，老机器或者32位系统就选32位。选错了后续可能打不开，所以先确认好自己的系统类型。

3.接着点“下一步”，这里可以设置安装路径。我习惯把软件装在D盘，不占C盘空间，大家根据自己情况改一下就行。路径里最好不要带中文，免得后续出现莫名其妙的报错。

4.组件选择界面会列出一些可选模块，比如工艺图表、工艺数据管理等。默认全选就行，如果你只需要核心功能，也可以只勾选必要的项，能省点磁盘空间。

5.安装过程中等待进度条走完，界面会提示完成，这时候先别急着启动软件。找到解压文件夹里的crack文件夹，里面有个激活工具，右键以管理员身份运行它。

6.在激活工具界面上，选择对应的版本，点“运行”或“激活”按钮。看到提示成功后，再打开CAXA工艺图表2022，就不会再弹出激活窗口了，可以正常使用全部功能。

7.整个流程走下来大概五分钟，比想象中省事。需要注意的是，激活工具可能会被杀毒软件误报，添加信任或暂时关闭杀软即可。这属于官方原版资源，放心用，没有捆绑乱七八糟的东西，激活过程干净利落。

CAXA工艺图表模板怎么修改和制作？

1.模板修改是很多人问得最多的地方。其实操作路径很清晰：打开软件后，点菜单栏的“文件”→“打开”，在文件类型里选“卡片模板(*.txp)”或者“模板集(*.xml)”，然后去默认安装目录下找，比如C:\Program Files\CAXA\CAXACAPP\2022\Template\zh-CN这个路径。打开模板后，就可以自由编辑了。

2.想改文字或者尺寸，用拾取工具点选单元格、线条或文字，直接编辑内容，或者拖拽调整大小。比如想把标题栏的字体改大一点，选中文字后在属性栏里调字号就行。调整表格结构也方便，在目标列或行上右键，可以插入或删除行列；选中多个单元格后右键，能合并或拆分单元格。

3.最关键的一步是定义单元格。菜单栏“工艺”→“定义单元格”，框选格子后可以设置名称、文字样式、是否可填等属性。比如把“工序名称”这一格定义为可填写的单元格，操作时就能直接输入内容，这样模板用起来才顺手。

4.改完记得保存，可以覆盖原模板，也可以另存到自定义路径。如果另存了，需要在“工具”→“模板管理”里添加新路径，这样新建工艺时才能调用到。我试过把公司常用的几种卡片格式都做成了模板，以后新建工艺直接选，省了每次重画的功夫。

5.另外，模板制作时可以利用CAD里导入的图纸，提取尺寸信息生成气泡图，这个功能做检验卡片特别好用。整体来说，模板这块的灵活性很高，能满足大部分企业的个性化需求，而且整个编辑过程所见即所得，不用担心打印出来对不上。

CAXA工艺图表里怎么快速删除行？有哪些实用技巧？

1.在工艺过程卡片里，每一行通常代表一道工序，删错行可是会影响整份工艺的。最常用的方法就是右键删除：先点击要删除的行号或任意单元格，然后右键，在菜单里选择“删除行记录”，系统会弹窗确认，点“是”就删掉了。

2.如果你喜欢用键盘操作，也可以选中行后按Ctrl+X剪切，这招适合需要移动工序顺序的时候，剪切后到目标位置Ctrl+V粘贴，比重新输入快多了。另外，顶部菜单“编辑”→“删除”也能删，但要注意区分是删内容还是删整行，别把表格结构弄乱了。

3.如果是要修改模板里的表格结构，那就得用“工艺”→“删除表格”功能，点选要删除的表区或单元格。这里有个坑，如果表区里有列，得先删除整个表区才行，不然列删不掉。我第一次用的时候卡在这儿好一会儿，后来才搞明白。

4.再分享一个小技巧：如果只是暂时不需要某道工序，可以用“隐藏行”功能，而不是直接删除，这样后续想恢复也容易。在行的左侧右键，菜单里就有隐藏选项。这个功能对于对比不同工艺方案特别有用，不用反复改来改去。

5.总的来说，删除行的操作不难，但要注意区分场景：是删工序记录还是删表格结构，两种操作路径完全不同。多试几次就熟练了，而且软件的反应速度很快，基本没有卡顿感。

CAXA工艺图表2022有哪些核心功能？实际体验如何？

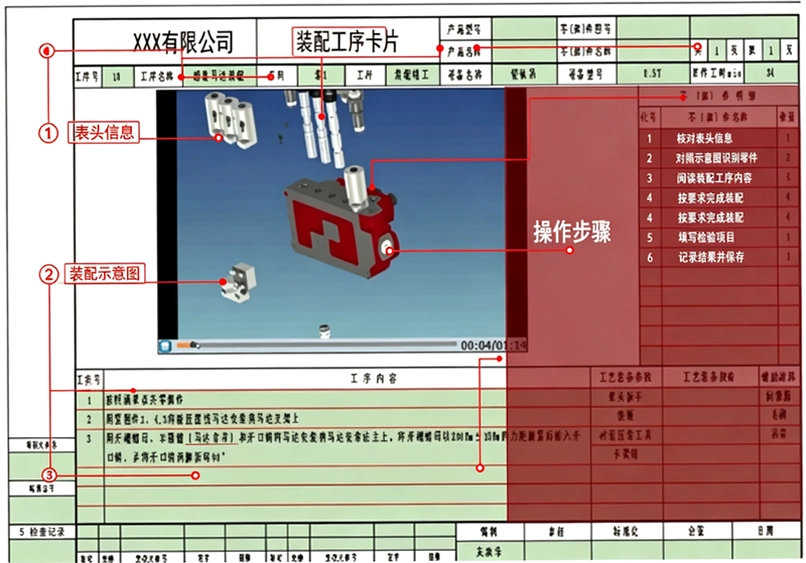

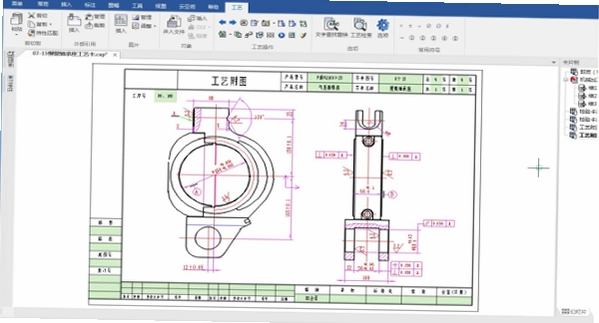

1.这款软件最让我惊喜的是它的图文混排能力。它内置了CAXA电子图板的全部绘图功能，画个工艺简图、定位夹紧符号什么的完全没问题。而且支持直接读入DWG、DXF、EXB格式的二维图纸，还能插入JPG、BMP图片和MP4视频。我给朋友做作业指导书时，直接截图插入视频链接，工人一看就明白，比纯文字强多了。

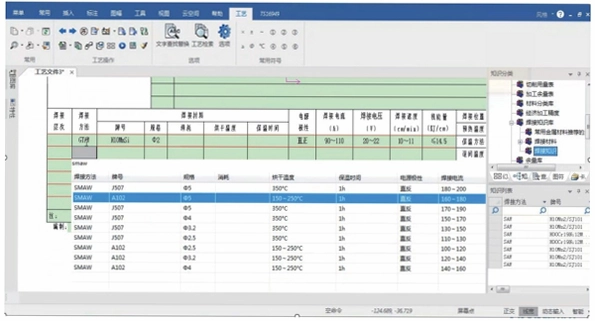

2.工艺知识库也是个亮点。填写工序时，输入拼音首字母就能自动联想，比如输入“cc”会提示“车床”，输入“rx”提示“热处理”。这个库支持企业自定义扩充，把常用的术语加进去后，编制效率明显提升。我试了一下，默认库里的内容挺全的，基本覆盖了常见的加工方法。

3.典型工艺复用功能对于老产品改型特别实用。可以从历史工艺中借用一个相似的，直接修改参数就能生成新工艺，不用从头画起。我朋友说他们厂现在做类似零件，都是这么干的，省了不少时间。

4.汽车行业的朋友可能会用到IATF16949模块，它内置了过程流程图、PFMEA、控制计划、作业指导书等标准模板，而且支持数据联动。比如改一下流程图里的工序，对应的控制计划会自动更新，这个功能对保证文件一致性很有帮助。虽然我用不到这么深的模块，但看得出设计团队确实下功夫了。

5.数据管理方面，左侧的卡片树可以拖拽排序，自动生成工序号，还能统计材料、工时生成BOM表。更厉害的是提供了XML数据接口，可以跟PDM、ERP、MES系统对接。我试着导出了一份XML文件，用记事本打开看，数据结构很清晰，对接起来应该不难。整个软件运行起来很流畅，内存占用也不算高，我开了好几个卡片都没觉得卡。

CAXA工艺图表2022教程：从入门到精通的实操指南

　　这套流程走下来，基本能应付日常工艺编制工作了。我实际用的时候，最深的感受是软件的逻辑很清晰，每一步都有明确的入口，不像有些软件藏着掖着。而且无捆绑安装，下载下来就是纯净版，没有那些烦人的推广软件。安全纯净的运行环境也让人放心，不会在后台偷偷搞小动作。当然，低配电脑上打开大图纸时还是会有些慢，但考虑到功能这么多，也算可以接受。

CAXA工艺图表2022用户常见问题答疑（FAQ）

问：为什么我安装后打开软件提示找不到加密锁？

这个多半是激活没成功。先确认一下是不是用管理员身份运行的激活工具，而且版本选对了没有。如果还不行，把杀毒软件暂时关掉，重新激活一遍。我之前也遇到过，重试一次就好了。

问：模板文件默认存在哪里？我想备份自己的模板。

默认路径是C:\Program Files\CAXA\CAXACAPP\2022\Template\zh-CN，但如果你自己新建过模板，建议用“另存为”存到自定义目录，比如D盘专门建个模板文件夹。这样重装系统也不会丢。

问：能打开DWG图纸吗？会不会丢失线条？

可以打开，我试过导入一个复杂的DWG文件，线条、标注都保留得很完整。不过如果原图纸是用高版本AutoCAD画的，建议先另存为低版本格式再导入，兼容性更好。

问：工艺卡片上的图片怎么插入？可以直接拖进去吗？

可以用“插入”→“图片”功能，支持JPG、BMP等格式。也可以直接从文件夹拖拽图片到表格里，软件会自动嵌入。但要注意图片分辨率别太高，不然文件会变很大。

问：我想把做好的工艺导出成PDF发给客户，怎么操作？

文件→打印，选择虚拟打印机比如“Microsoft Print to PDF”，就可以输出PDF了。打印预览里可以调整缩放比例，保证每一页都完整。

问：软件运行时占不占内存？会不会卡顿？

我开了三个工艺规程、十几个卡片，内存占用大概500MB左右，还算可以。但如果你同时打开好几个大图纸，内存占用会明显上去。建议内存8GB以上，日常使用基本流畅。
