接触过制造业技术文档的人大概都听过CATIA Composer这个名字。它跟传统的CAD软件思路不同，不是用来画图的，而是把已有的三维模型拿过来，快速产出技术插图、装配动画和交互式产品说明。很多做售后手册的工程师原来靠截图加标注，一个产品的说明书折腾好几周，换成CATIA Composer之后，同样的工作量能压缩到几天。这款工具跟CATIA、SolidWorks、NX等主流CAD格式的兼容性不错，导入模型后直接保留装配结构和BOM信息，不需要重新建模。下面从实际操作角度聊聊它的几个核心功能模块。

CATIA Composer怎么导入三维模型

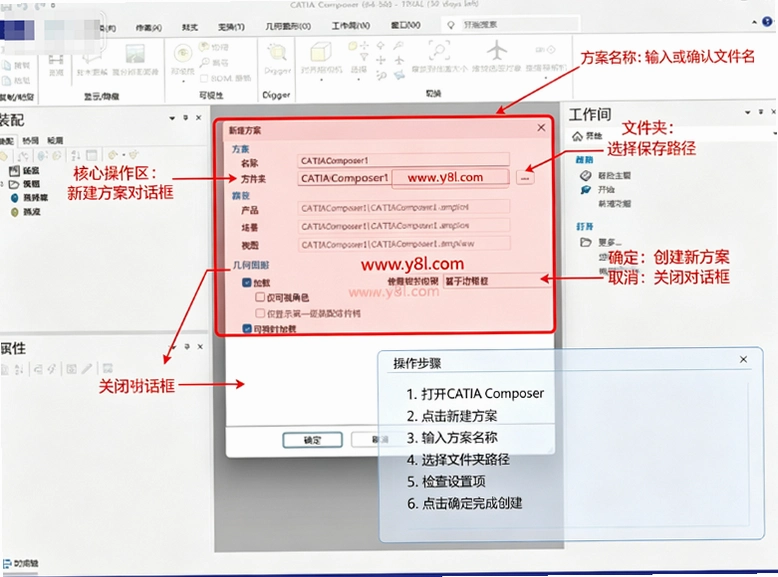

1. 打开CATIA Composer后，点击左上角菜单栏的文件→打开，在文件类型下拉框里能看到支持格式相当多，包括CATPart、CATProduct、SLDPRT、STEP、IGES等常见格式，选好模型文件直接加载就行。

2. 导入过程中软件会自动识别装配层级，左侧的装配树面板会完整显示零件结构。如果模型比较大，可以在导入设置里勾选“仅加载可见零件”，减少等待时间。我试过一个两百多个零件的装配体，完整导入大概花了四十多秒，日常中小型模型基本几秒就完成了。

3. 导入完成后，视图区可以用鼠标中键旋转、滚轮缩放，操作逻辑跟大部分三维软件一致。右侧的属性面板能查看选中零件的材质、体积等信息。值得一提的是，它不会修改原始CAD文件，所有操作都在Composer自己的文件里进行，源数据安全有保障。

制作技术插图有哪些实用技巧

1. 技术插图的核心是让读者看清楚装配关系。在CATIA Composer里，选中需要展示的零件后，右键→属性→透明度，把外壳零件的透明度调到70%左右，内部结构就能露出来。比在CAD里做剖视图快得多。

2. 标注工具在左侧工具栏里，支持引线标注、尺寸标注和BOM气球编号。点击标注按钮后在零件上点一下，引线会自动吸附到零件表面。标注文字可以自定义字体和大小，导出SVG格式后放到InDesign里排版也不会失真。

3. 爆炸视图是装配说明里用得最多的功能。选中顶层装配体，点击工具栏的爆炸按钮，软件会自动按装配方向散开零件。如果自动效果不理想，可以手动拖动单个零件调整位置。做好的爆炸视图能一键生成步骤动画，每一步的零件高亮显示，读者跟着步骤走就行。

4. 有个细节值得注意，CATIA Composer的2D输出支持SVG矢量格式，比PNG截图清晰太多。打印出来的维修手册线条锐利，不会出现锯齿。这个功能在制作纸质版技术文档时特别实用。

交互式动画和HTML发布怎么做

1. 在CATIA Composer里做动画不需要关键帧那套复杂操作。切换到动画模式后，软件会自动记录你对模型的每一步操作——旋转、移动、隐藏零件都会生成对应的动画序列。时间轴面板在底部，每一帧都能单独编辑时长和缓动效果。

2. 做完动画后点击文件→另存为→HTML，软件会打包成一个独立的交互式网页。用户用浏览器打开后可以自己旋转模型、播放动画、点击零件查看名称。这种交互式文档发给客户比PDF好用很多，对方不需要装任何软件。

3. 发布设置里可以勾选“嵌入查看器”，这样生成的HTML文件是单文件的，方便邮件发送或放到内网服务器上。我实测过一个中等复杂度的产品动画，导出的HTML文件大概十几MB，浏览器加载流畅，没有卡顿。

用户常见问题答疑

CATIA Composer和CATIA是什么关系？

两者都来自达索系统，但定位完全不同。CATIA是三维设计软件，用来从零开始建模；CATIA Composer是文档制作工具，不参与设计，只负责把已有模型变成说明书和动画。可以理解为CATIA负责造产品，Composer负责写产品使用手册。

导入模型后零件颜色丢失了怎么办？

这种情况通常是因为源文件里的材质信息没有随模型一起导出。解决办法是在CATIA Composer里选中零件，右键→外观→应用颜色，手动指定即可。也可以在导入设置里勾选“保留原始材质”选项，不过部分老版本CAD文件可能不支持。

生成的HTML文件能在手机上打开吗？

可以。CATIA Composer输出的HTML基于WebGL技术，安卓和iOS的主流浏览器都支持。不过手机屏幕小，复杂的装配动画操作起来不太方便，建议还是以PC端查看为主，手机端作为辅助查阅手段。

软件对电脑配置要求高不高？

官方推荐8GB以上内存和独立显卡。实测在集成显卡的轻薄本上打开中小型模型也能用，但旋转视图时帧率会明显下降。如果要处理五百个零件以上的大型装配体，建议16GB内存加一块入门级独显。另外软件安装包本身不大，但运行时会占用一定内存，低配机器同时开浏览器和Composer可能会卡。

小编实测：CATIA Composer上手体验

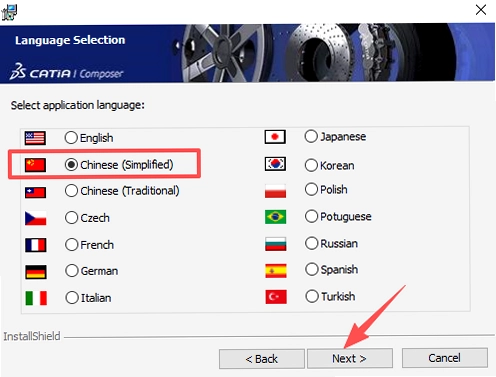

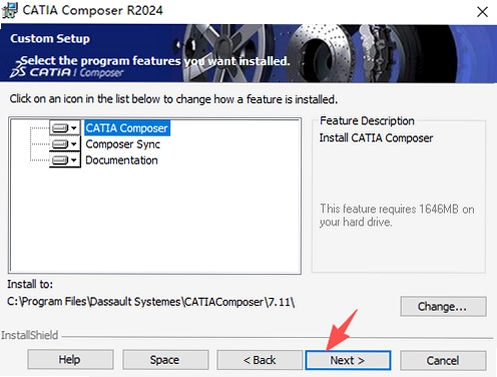

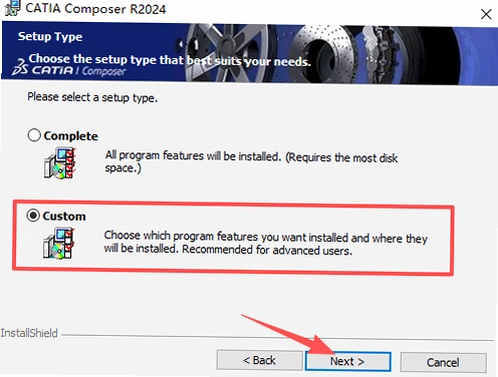

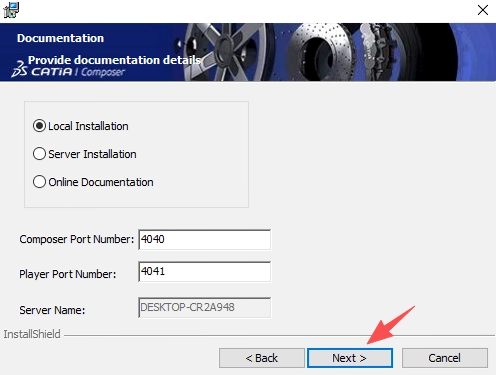

1. 安装过程比较直接，一路下一步就行。装完后第一次启动会提示选择界面语言，支持简体中文。整个安装包大小在合理范围内，没有捆绑其他软件，这一点在工业软件里算清爽的。

2. 实际用下来，CATIA Composer最让人满意的是对非CAD用户的门槛低。我们部门有个做技术文档的同事完全不会三维建模，培训了半天就能独立出图了。相比之下，如果让她去学CATIA操作，没个把月根本做不出能用的技术插图。

3. 内存占用方面，打开一个三百多零件的装配体，任务管理器显示Composer占用约800MB内存，跟同时打开一个大型网页应用差不多。不过如果同时开着CATIA和Composer，内存吃紧的电脑可能会有点吃力。

4. 有个小短板要提一下：软件的BOM表格编辑功能比较基础，如果企业需要跟ERP系统对接做复杂的物料管理，Composer自带的表格工具可能不够用，得导出到Excel里二次处理。另外低配电脑上大模型旋转会有轻微延迟，这个跟显卡性能关系比较大。
