产品技术文档更新时最头疼什么？模型改了，说明书里的插图全要重截重排。CATIA Composer汉化版解决的就是这个痛点，它能把三维模型直接变成可交互的技术文档，模型变更后文档同步刷新，不用再一张张替换截图。这款工具在汽车、航空、重型机械的售后手册制作圈子里用得挺多，普通产品说明书也能用它做爆炸图和装配动画。

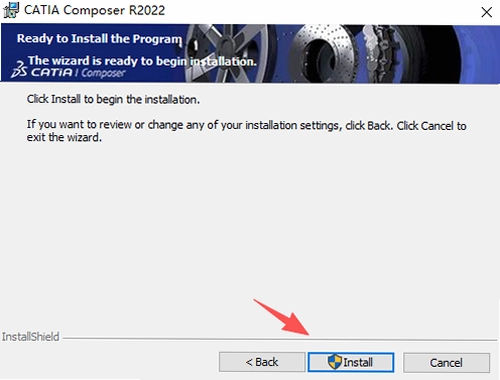

CATIA Composer R2022官方版截图

CATIA Composer汉化版怎么快速上手制作第一份文档

1.打开软件后点击左上角菜单→文件→打开，选择你的CAD模型文件，支持CATIA、SolidWorks、NX等主流格式，不用装原CAD软件也能读。

2.模型载入后左侧有个“装配”面板，右键点击零件可以隐藏、透明显示或者单独隔离，做装配说明时把外壳透明化再标箭头，比截图清楚多了。

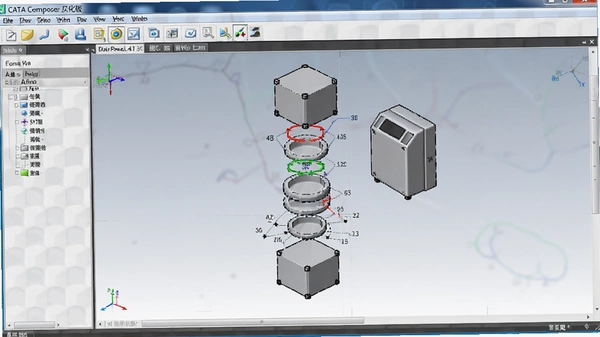

3.切换到“技术图解”工作台，点上方工具栏的“爆炸”按钮，拖动滑块就能生成爆炸视图，每个零件自动编号，BOM表格联动更新。

4.做完视图后点“发布”可以导出SVG、PDF或者HTML格式，HTML格式在浏览器里能旋转缩放，发给客户比静态PDF体验好。

5.小编实测从导入模型到导出一份带爆炸图的装配说明，熟练后大概15分钟，比传统截图排版快不少。不过要注意，模型面数超过50万时旋转会有点卡，建议先做轻量化处理。

CATIA Composer R2022官方版截图

CATIA Composer汉化版和传统截图排版比省在哪儿

1.传统方式用截图软件一张张截，模型微调后所有图都要重来。CATIA Composer汉化版的文档和模型是关联的，源模型更新后打开文档点“刷新”，视图自动跟着变。

2.做维修手册经常要标零件序号，传统方式手动加文本框容易对不齐。这软件里点“标注”工具，序号自动吸附到零件上，拖动视图时标注跟着走。

3.输出SVG矢量图这点比较实用，印刷放大不糊，比截图的JPG清晰太多。小编对比过，同样一张A4大小的装配图，SVG文件比300dpi的PNG小一半左右。

4.有个小短板得提一下，汉化版个别专业术语翻译不太统一，比如“Actor”有的地方叫“角色”有的叫“执行者”，第一次用可能有点懵，习惯就好。

CATIA Composer R2022官方版截图

CATIA Composer汉化版安装包哪里能拿到安全版本

1.网上搜“CATIA Composer汉化版”出来的结果挺杂，有些捆绑了全家桶。建议优先从达索系统官网找原版安装包，再用汉化补丁替换语言文件，这样最稳妥。

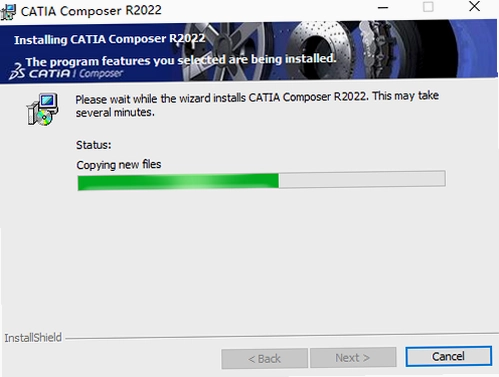

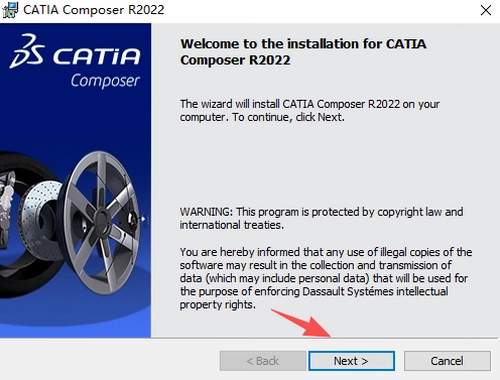

2.本站提供的CATIA Composer汉化版是官方原版资源整合汉化包，没有额外捆绑插件，安装时注意取消勾选“推荐软件”那一步就行。

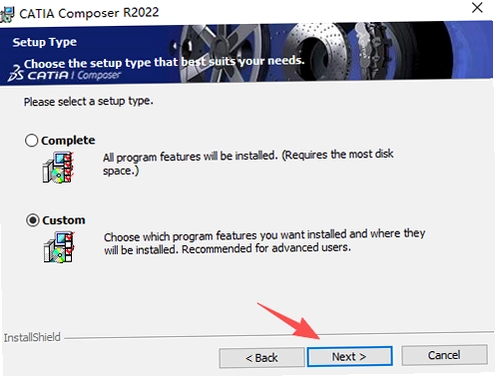

3.安装路径别选中文目录，有些汉化补丁对中文路径支持不好，装完打不开。默认C盘Program Files就行，或者改成全英文路径。

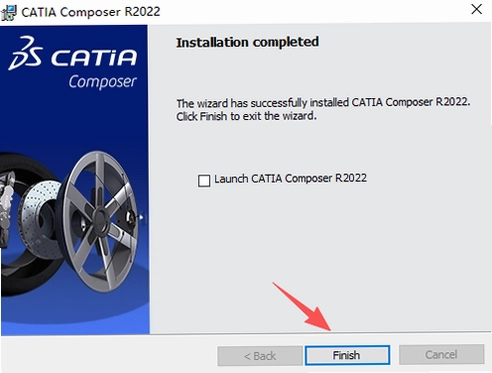

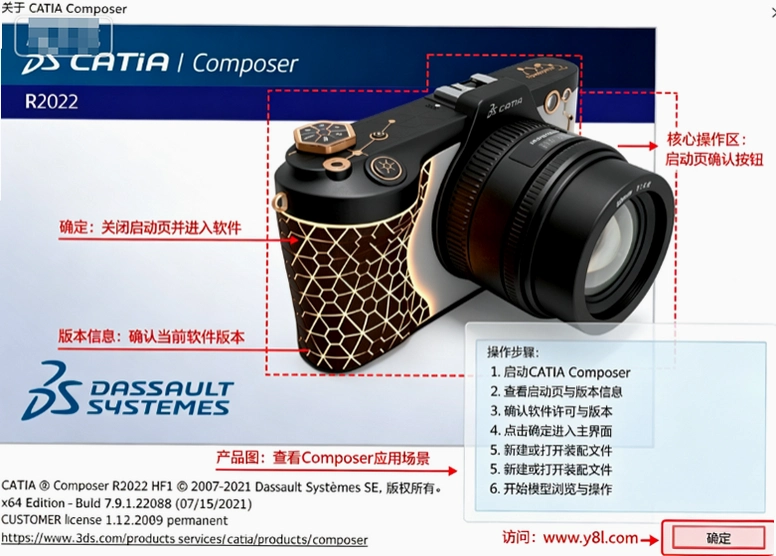

4.装完后第一次启动会提示选择许可证类型，选“试用”或者导入授权文件。如果之前装过其他达索软件，注意许可证服务别冲突。

5.软件官方合规上线，运行时不修改系统注册表核心项，卸载后用清理工具扫一遍基本没残留。小编实测装完占C盘约1.8GB，比完整版CATIA轻量多了。

CATIA Composer汉化版在低配电脑上跑得动吗

1.官方推荐配置是i5+8GB内存+独立显卡，小编在i3-8100+8GB核显的机器上试过，打开200个零件左右的模型能转，但爆炸图拖动时帧率掉到20左右。

2.内存占用方面，空载约400MB，打开中型装配体后涨到1.2GB左右。比同门的CATIA V5省内存，但比看图的eDrawings要重不少。

3.有个操作细节要注意：在“文件→选项→性能”里把“实时渲染”改成“高质量”，旋转会流畅些，代价是显示精度略降。

4.如果只是做简单说明书，用“轻量化模式”打开模型，内存能省大概30%，代价是部分细节特征不显示。

CATIA Composer R2022官方版截图

CATIA Composer汉化版用户常见疑问解答

问：汉化版和英文原版功能有区别吗？

答：功能完全一样，汉化只是替换了界面文字和帮助文档，核心的同步更新、爆炸图、SVG输出这些都没动。但汉化补丁版本更新可能比原版慢一拍。

问：做好的文档发给客户，对方需要装CATIA Composer才能看吗？

答：不用。导出HTML格式后对方用浏览器就能打开，能旋转缩放查看。导出PDF的话就是静态图，交互功能没了。

问：软件里怎么把标注文字改成中文？

答：选中标注后右键→属性→文本，直接输入中文就行。字体建议用微软雅黑，默认的Arial显示中文会发虚。

问：模型更新后文档里的标注位置会乱吗？

答：大部分情况会自动跟随，但如果零件被删除或替换，对应的标注会变成红色提示，需要手动重新关联。

跟CATIA Composer汉化版功能相近的几款工具

软件名称	功能优势	评分
图文工作室	说明书排版快，模板丰富	★★★★
SolidWorks Composer	同门工具，界面逻辑接近	★★★★
eDrawings	看图轻量，测量方便	★★★
CorelDRAW	矢量图编辑，排版灵活	★★★★
Adobe Illustrator	专业矢量绘图，兼容性好	★★★★
TechSmith Snagit	截图标注快，适合简单教程	★★★
